Raccord rainuré – mouvement angulaire / Raccord rigide angle-pad
Le raccord rigide angle-pad est un connecteur de tuyaux de conception récente qui utilise la pression et la force d'un anneau d'étanchéité autobloquant réalisées par une pression moyenne afin de garantir une excellente étanchéité. Ce raccord rainuré est doté d’un petit volume, d’un poids léger et d’une construction simple. Chaque raccord ne comporte que deux boulons, et sont faciles à installer et à entretenir. Pour une opération facile, vous pouvez adopter une installation choisie au hasard. Ce raccord rigide rainuré angle-pad est adéquat dans la lutte contre les incendies et l'approvisionnement en essence et en eau. Comparé aux raccords soudés traditionnels, ce produit est une solution particulièrement pratique et économique.
Constitution et Durée de vie
Le logement, les écrous et les boulons peuvent être utilisés pendant 50 ans. La bague d'étanchéité peut être utilisée pendant 15 ans.

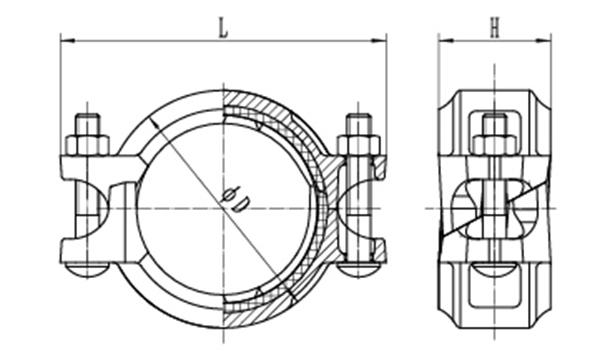

| Taille nominale mm/pouce | Diamètre extérieur du tube mm/pouce | Dimensions | Boulon | Pression de service Psi | ||
| ΦD | L | H | pouce/mm | |||
| mm | mm | mm | ||||
| 25 | 33.7 | 56 | 96 | 47 | 3/8×2-3/8 (M10×60) |
300 |
| 1 | 1.327 | |||||
| 32 | 42.4 | 64 | 106 | 47 | ||
| 11/4 | 1.669 | |||||
| 40 | 48.3 | 69 | 113 | 47 | ||
| 11/2 | 1.9 | |||||
| 50 | 60.3 | 88 | 122 | 47 | ||
| 2 | 2.375 | |||||
| 65 | 73 | 100 | 137 | 47 | 3/8×2-3/4 (M10×70) |
|
| 21/2 | 2.875 | |||||
| 65 | 76.1 | 100 | 137 | 47 | ||
| 21/2 | 3 | |||||
| 80 | 88.9 | 116 | 154 | 47 | ||
| 3 | 3.5 | |||||
| 100 | 114.3 | 142 | 188 | 52 | 1/2×3 (M12×75) |
|
| 4 | 4.5 | |||||
| 125 | 139.7 | 170 | 219 | 52 | 1/2×3-1/8 (M12×80) |
|
| 5 | 5.5 | |||||
| 125 | 141.3 | 170 | 219 | 52 | ||
| 5 | 5.563 | |||||
| 150 | 159 | 196 | 244 | 52 | ||
| 6 | 6.25 | |||||
| 150 | 165.1 | 197 | 244 | 52 | ||
| 6 | 6.5 | |||||
| 150 | 168.3 | 199 | 246 | 52 | ||
| 6 | 6.625 | |||||
| 200 | 219.1 | 262 | 322 | 66 | 5/8×4-3/4 (M16×120) |
|
| 8 | 8.625 | |||||
| 250 | 273 | 325 | 400 | 66 | 3/4×6-7/10 (M20×170) |
|
| 10 | 10.75 | |||||
| 300 | 323.9 | 376 | 468 | 67 | 7/8×7-1/4 (M22×185) |
|
| 12 | 12.75 | |||||
LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de raccord rainuré à mouvement angulaire de haute qualité en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Nous proposons différentes tailles de raccord rigide angle-pad pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit des raccords rainurés en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
