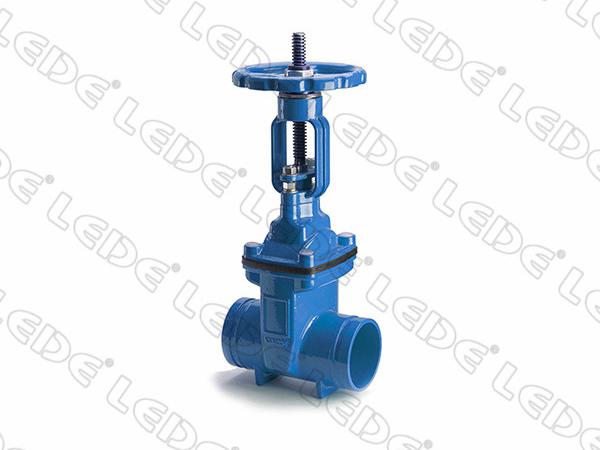

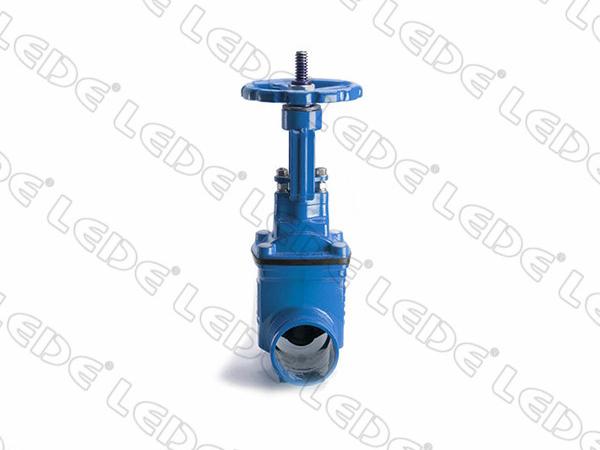

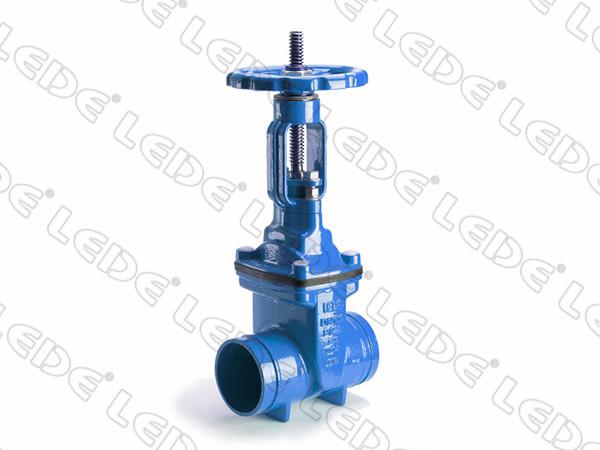

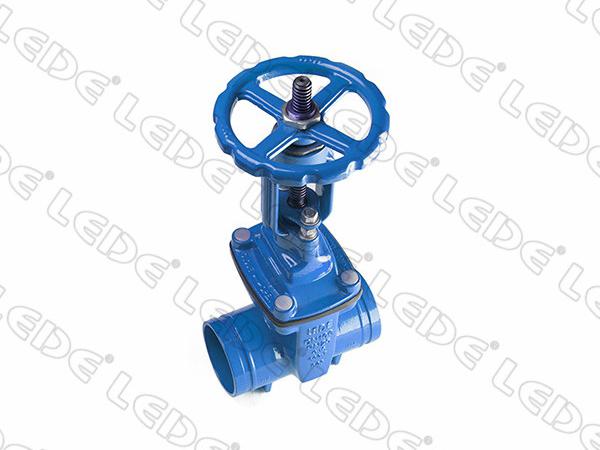

Robinets-vannes à siège résilient OS&Y / Robinet-vanne à bride
Caractéristiques
1. Le robinet-vanne à siège résilient OS&Y, étant l’un de nos produits les plus récents, offre une conception simple, une maintenance facile et une capacité d’étanchéité remarquable.
2. Il présente un faible couple et une pression élevée. La pression peut atteindre jusqu’à PN40 sous un couple standard de 1/3.
3. A vanne complètement ouverte, les pièces d'étanchéité supérieures peuvent être remplacées sous une alimentation en eau.
4. Comme la vanne est un conduit droit, lorsqu’elle est complètement ouverte, le disque sort totalement du conduit. Il ne reste donc plus aucune saleté et la résistance à l'écoulement est minime.
5. La surface extérieure et intérieure du robinet-vanne est recouverte d'une poudre époxy de qualité supérieure garantissant une performance uniforme et complète. Notre produit offre une utilisation sécuritaire dans plusieurs industries, notamment les industries alimentaires, des boissons et pharmaceutiques.

Données techniques
Diamètre nominal DN50-600
Pression nominale PN 10/16/25/40
Norme de vanne EN1171
Norme de longueur de construction EN558-1 ISO5752
Norme de bride EN1092-2 ISO7005-2 ASME-B16.42
Norme pour les rainures GB 5135.11 (optionnel) AWWA C606
Norme d'essai EN12266 AWWA C515 GB 5135.6
Plage de température 0 ~ 80C
Spécifications des matériaux et Liste des pièces pour les robinets-vannes à siège résilient OS&Y
No. Noms des éléments Matériaux
1 Corps Fonte ductile
2 Protecteur EPDM
3 Joint de chapeau EPDM
4 Chapeau Fonte ductile
5 Vis Acier au carbone galvanisé à chaud ou acier inoxydable
6 Arcade Fonte ductile
7 Presse-étoupe Fonte ductile
8 Volant Fonte ductile
9 Écrou de compactage Acier au carbone galvanisé à chaud ou acier inoxydable
10 Boulon à double vis Acier au carbone galvanisé à chaud ou acier inoxydable
11 Rondelle ressort Acier au carbone galvanisé à chaud ou acier inoxydable
12 Écrou Acier au carbone galvanisé à chaud ou acier inoxydable
13 Rondelle plate Acier au carbone galvanisé à chaud ou acier inoxydable
14 Bague d'étanchéité EPDM
15/16/17 Joints toriques EPDM ou NRM
18 Garniture PTFE
19/20 Disque coulissant Bronze ou POM
21 Ecrou à tige Laiton ou bronze
22 Écrou de blocage Acier au carbone galvanisé à chaud ou acier inoxydable
23 Cale Fonte ductile+EPDM
24 Tige Acier inoxydable 304 ou 1Cr17Ni2Cr13
Extrémité à bride du robinet-vanne à siège résilient OS&Y Série 14
Z41X-01 Pression nominale PN 10/16
Dimensions Pression nominale Taille (mm)
OD OK L H H1 H Od
DN pouce PN
50 2 10/16 165 125 150 441 358.5 420.5 22
65 2.5 10/16 185 145 170 452 359.5 429.5 22
80 3 10/16 200 160 180 478 378 462 22
100 4 10/16 220 180 190 559.5 449.5 553 24
125 5 10/16 250 210 200 674.5 549.5 677 28
150 6 10/16 285 240 210 734 591.5 747 28
200 8 10 340 295 230 905.5 735.5 938 32
16 340 295 905.5 735.5 938
250 10 10 400 350 250 1100.5 900.5 1161 36
16 400 355 1100.5 900.5 1161
300 12 10 455 400 270 1273 1045.5 1353 40
16 455 410 1273 1045.5 1353
350 14 10 505 460 290 1484.5 1232 1585 40
16 520 470 1492 1232 1585
400 16 10 565 515 310 1684.5 1402 1805 44
16 580 525 1692 1402 1805
450 18 10 615 565 330 1868.5 1561 2065 50
16 640 585 1881 1561 2065
500 20 10 670 620 350 2068 1733 2238 50
16 715 650 2090.5 1733 2238
600 24 10 780 725 390 2390 2000 2605 50
16 840 770 2420 2000 2605
Extrémité à bride du robinet-vanne à siège résilient OS&Y Série 14
Z41X-01 Pression nominale PN 25/40
Dimensions Pression nominale Taille (mm)
OD OK L H H1 H2 Od
DN pouce PN
50 2 25 165 125 150 441 358.5 420.5 22
40 165 125 441 358.5 420.5
65 2.5 25 185 145 170 452 359.5 429.5 22
40 185 145 452 359.5 429.5
80 3 25 200 160 180 478 378 462 22
40 200 160 478 378 462
100 4 25 235 190 190 567 449.5 553 24
40 235 190 567 449.5 553
125 5 25 270 220 200 684.5 549.5 677 28
40 270 220 684.5 549.5 677
150 6 25 300 250 210 741.5 591.5 747 28
40 300 250 741.5 591.5 747
200 8 25 360 310 230 915.5 735.5 938 32
40 375 320 923 735.5 938
250 10 25 425 370 250 1113 900.5 1161 36
40 450 385 1125.5 900.5 1161
300 12 25 485 430 270 1288 1045.5 1353 40
40 515 450 1303 1045.5 1353
Extrémité à bride du robinet-vanne à siège résilient OS&Y Série 03
Z41X-02 Pression nominale PN 10/16
Dimensions Pression nominale Taille (mm)
OD OK L H H1 H Od
DN pouce PN
50 2 10/16 165 125 178 441 358.5 420.5 22
65 2.5 10/16 185 145 190 452 359.5 429.5 22
80 3 10/16 200 160 203 478 378 462 22
100 4 10/16 220 180 229 559.5 449.5 553 24
125 5 10/16 250 210 254 674.5 549.5 677 28
150 6 10/16 285 240 267 734 591.5 747 28
200 8 10 340 295 292 905.5 735.5 938 32
16 340 295 905.5 735.5 938
250 10 10 400 350 330 1100.5 900.5 1161 36
16 400 355 1100.5 900.5 1161
300 12 10 455 400 356 1273 1045.5 1353 40
16 455 410 1273 1045.5 1353
350 14 10 505 460 381 1484.5 1232 1585 40
16 520 470 1492 1232 1585
400 16 10 565 515 406 1684.5 1402 1805 44
16 580 525 1692 1402 1805
450 18 10 615 565 432 1868.5 1561 2065 50
16 640 585 1881 1561 2065
500 20 10 670 620 457 2068 1733 2238 50
16 715 650 2090.5 1733 2238
600 24 10 780 725 508 2390 2000 2605 50
16 840 770 2420 2000 2605
Extrémité à bride du robinet-vanne à siège résilient OS&Y Série 03
Z41X-02 Pression nominale PN 25/40
Dimensions Pression nominale Taille (mm)
OD OK L H H1 H2 Od
DN pouce PN
50 2 25 165 125 178 441 358.5 420.5 22
40 165 125 441 358.5 420.5
65 2.5 25 185 145 190 452 359.5 429.5 22
40 185 145 452 359.5 429.5
80 3 25 200 160 203 478 378 462 22
40 200 160 478 378 462
100 4 25 235 190 229 567 449.5 553 24
40 235 190 567 449.5 553
125 5 25 270 220 254 684.5 549.5 677 28
40 270 220 684.5 549.5 677
150 6 25 300 250 267 741.5 591.5 747 28
40 300 250 741.5 591.5 747
200 8 25 360 310 292 915.5 735.5 938 32
40 375 320 923 735.5 938
250 10 25 425 370 330 1113 900.5 1161 36
40 450 385 1125.5 900.5 1161
300 12 25 485 430 356 1288 1045.5 1353 40
40 515 450 1303 1045.5 1353
Extrémité à bride du robinet-vanne à siège résilient OS&Y AWWA C515
Z41X-03 Pression nominale Classe150/Classe300
Dimensions Pression nominale Taille (mm)
OD OK L H H1 H2 Od
DN pouce Classe
50 2 150 152 120.7 178 434.5 358.5 420.5 22
300 165 127 441 358.5 420.5
65 2.5 150 178 139.7 190 448.5 359.5 429.5 22
300 190 149.4 454.5 359.5 429.5
80 3 150 191 152.4 203 473.5 378 462 22
300 210 168 483 378 462
100 4 150 229 190.5 229 564 449.5 553 24
300 254 200 576.5 449.5 553
125 5 150 254 216 254 676.5 549.5 677 28
300 280 235 689.5 549.5 677
150 6 150 279 241.3 267 731 591.5 747 28
300 318 269.7 750.5 591.5 747
200 8 150 343 298.5 292 907 735.5 938 32
300 381 330.2 926 735.5 938
250 10 150 406 362 330 1103.5 900.5 1161 36
300 445 387.4 1123 900.5 1161
300 12 150 483 431.8 356 1287 1045.5 1353 40
300 520 450.9 1305.5 1045.5 1353

LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de robinets-vannes à brides OS&Y de haute qualité en Chine, ce qui est une vanne à vis et à arcade extérieure. Notre société fournit des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit des robinets-vannes en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
