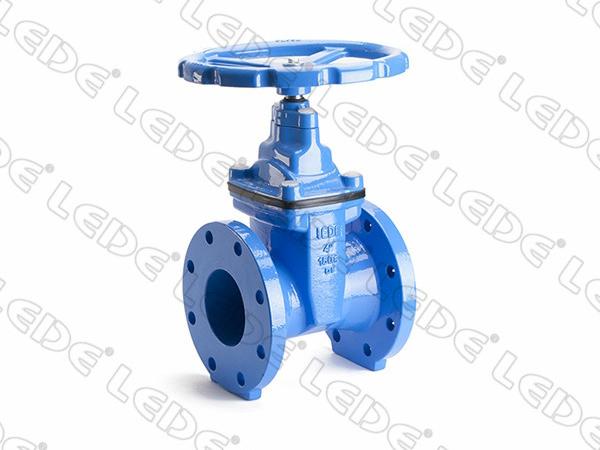

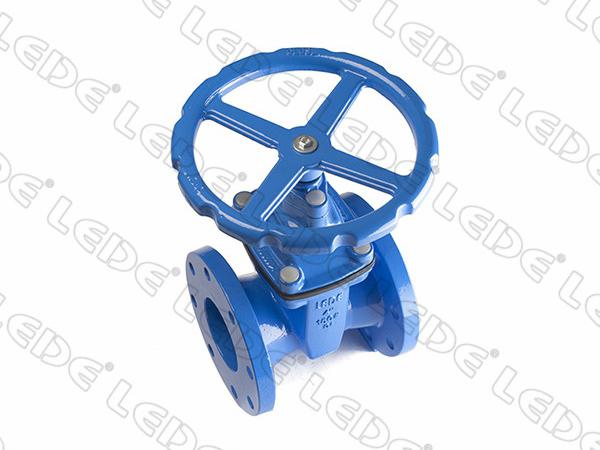

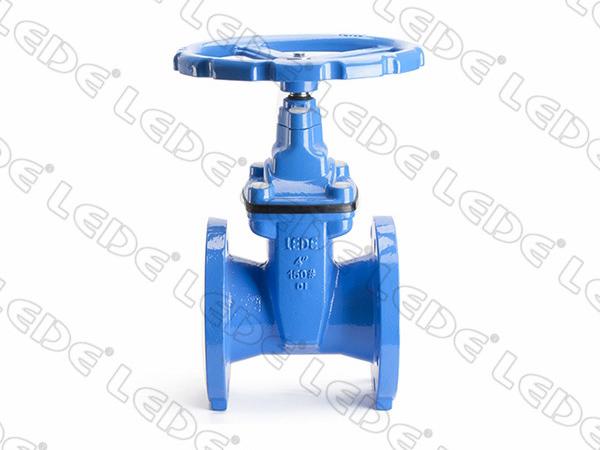

Robinets-vannes à siège résilient NRS / Robinet-vanne à bride

  • Robinets-vannes à siège résilient NRS / Robinet-vanne à bride
  • Robinets-vannes à siège résilient NRS / Robinet-vanne à bride
  • Robinets-vannes à siège résilient NRS / Robinet-vanne à bride

Robinets-vannes à siège résilient NRS / Robinet-vanne à bride
Caractéristiques
1. Le robinet-vanne à siège résilient NRS, étant un produit récent dans notre société, offre une conception simple, une maintenance facile et une capacité d’étanchéité remarquable.
2. Il présente un faible couple et une pression élevée. La pression peut atteindre jusqu’à PN40 sous un couple standard de 1/3.
3. A vanne complètement ouverte, les pièces d'étanchéité supérieures peuvent être remplacées sous une alimentation en eau.
4. Comme la vanne est un conduit droit, lorsqu’elle est complètement ouverte, le disque sort totalement du conduit. Il ne reste donc plus aucune saleté et la résistance à l'écoulement est minime.
5. La surface extérieure et intérieure du robinet-vanne est recouverte d'une poudre époxy de qualité supérieure garantissant une performance uniforme et complète. Notre produit offre une utilisation sécuritaire dans plusieurs industries, notamment les industries alimentaires, des boissons et pharmaceutiques.

Données techniques
Diamètre nominal DN50-600
Pression nominale PN 10/16/25/40
Norme de vanne EN1171
Norme de longueur de construction EN558-1 ISO5752
Norme de bride EN1092-2 ISO7005-2 ASME-B16.42
Norme pour les rainures GB 5135.11 (optionnel) AWWA C606
Norme d'essai EN12266 AWWA C515 GB 5135.6
Plage de température 0 ~ 80C
Spécifications des matériaux et Liste des pièces pour les robinets-vannes à siège résilient NRS
No. Noms des éléments Matériaux
1 Corps Fonte ductile
2 Cale Fonte ductile+EPDM
3 Ecrou à tige Laiton ou bronze
4 Tige Acier inoxydable 304 ou 1Cr17Ni2 ou 2Cr13
5 Protecteur EPDM
6 Chapeau Fonte ductile
7 Écrou Acier au carbone galvanisé à chaud ou acier inoxydable
8 Bague d'étanchéité EPDM
9 Disque coulissant Bronze ou POM
10 Joints toriques EPDM ou NBR
11 Joints toriques EPDM ou NBR
12 Couverture supérieure Fonte ductile
13 Joint de chapeau EPDM
14 Boulon Acier au carbone galvanisé à chaud ou acier inoxydable
15 Rondelle plate Acier au carbone galvanisé à chaud ou acier inoxydable
16 Volant Fonte ductile
Extrémité à bride du robinet-vanne à siège résilient NRS Série 14
Z45X-01 Pression nominale PN 10/16
Dimensions Pression nominale Taille (mm)
OD OK L H1 H Od
DN pouce PN
50 2 10/16 165 125 150 256 338.5 22
65 2.5 10/16 185 145 170 256 348.5 22
80 3 10/16 200 160 180 273.5 373.5 22
100 4 10/16 220 180 190 323.5 433.5 24
125 5 10/16 250 210 200 376 501 28
150 6 10/16 285 240 210 423.5 566 28
200 8 10 340 295 230 530.5 700.5 32
16 340 295 530.5 700.5
250 10 10 400 350 250 645 845 38
16 400 355 645 845
300 12 10 455 400 270 725.5 953 40
16 455 410 725.5 953
350 14 10 505 460 290 814 1066.5 40
16 520 470 814 1074
400 16 10 565 515 310 935 1217.5 44
16 580 525 935 1225
450 18 10 615 565 330 1037 1344.5 50
16 640 585 1037 1357
500 20 10 670 620 350 1154 1489 50
16 715 650 1154 1511.5
600 24 10 780 725 390 1318 1708 50
16 840 770 1318 1738
Extrémité à bride du robinet-vanne à siège résilient NRS Série 14
Z45X-01 Pression nominale PN 25/40
Dimensions Pression nominale Taille (mm)
OD OK L H1 H Od
DN pouce Classe
50 2 25 165 125 150 256 338.5 22
40 165 125 256 338.5
65 2.5 25 185 145 170 256 348.5 22
40 185 145 256 348.5
80 3 25 200 160 180 273.5 373.5 22
40 200 160 273.5 373.5
100 4 25 235 190 190 323.5 441 24
40 235 190 323.5 441
125 5 25 270 220 200 376 511 28
40 270 220 376 511
150 6 25 300 250 210 423.5 573.5 28
40 300 250 423.5 573.5
200 8 25 360 310 230 530.5 710.5 32
40 375 320 530.5 718
250 10 25 425 370 250 645 857.5 36
40 450 385 645 870
300 12 25 485 430 270 725.5 968 40
40 515 450 725.5 983
Extrémité à bride du robinet-vanne à siège résilient NRS Série 03
Z45X-02 Pression nominale PN 10/16
Dimensions Pression nominale Taille (mm)
OD OK L H1 H Od
DN pouce PN
50 2 10/16 165 125 178 256 338.5 22
65 2.5 10/16 185 145 190 256 348.5 22
80 3 10/16 200 160 203 273.5 373.5 22
100 4 10/16 220 180 229 323.5 433.5 24
125 5 10/16 250 210 254 376 501 28
150 6 10/16 285 240 267 423.5 566 28
200 8 10 340 295 292 530.5 700.5 32
16 340 295 530.5 700.5
250 10 10 400 350 330 645 845 38
16 400 355 645 845
300 12 10 455 400 356 725.5 953 40
16 455 410 725.5 953
350 14 10 505 460 381 814 1066.5 40
16 520 470 814 1074
400 16 10 565 515 406 935 1217.5 44
16 580 525 935 1225
450 18 10 615 565 432 1037 1344.5 50
16 640 585 1037 1357
500 20 10 670 620 457 1154 1489 50
16 715 650 1154 1511.5
600 24 10 780 725 508 1318 1708 50
16 840 770 1318 1738
Extrémité à bride du robinet-vanne à siège résilient NRS Série 03
Z45X-02 Pression nominale PN 25/40
Dimensions Pression nominale Taille (mm)
OD OK L H1 H Od
DN pouce Classe
50 2 25 165 125 178 256 338.5 22
40 165 125 256 338.5
65 2.5 25 185 145 190 256 348.5 22
40 185 145 256 348.5
80 3 25 200 160 203 273.5 373.5 22
40 200 160 273.5 373.5
100 4 25 235 190 229 323.5 441 24
40 235 190 323.5 441
125 5 25 270 220 254 376 511 28
40 270 220 376 511
150 6 25 300 250 267 423.5 573.5 28
40 300 250 423.5 573.5
200 8 25 360 310 292 530.5 710.5 32
40 375 320 530.5 718
250 10 25 425 370 330 645 857.5 36
40 450 385 645 870
300 12 25 485 430 356 725.5 968 40
40 515 450 725.5 983
Extrémité à bride du robinet-vanne à siège résilient NRS AWWA C515
Z45X-03 Pression nominale Classe150/Classe300
Dimensions Pression nominale Taille (mm)
OD OK L H1 H Od
DN pouce Classe
50 2 150 152 120.7 178 256 332 22
300 165 127 256 338.5
65 2.5 150 178 139.7 190 256 345 22
300 190 149.4 256 351
80 3 150 191 152.4 203 273.5 369 22
300 210 168 273.5 378.5
100 4 150 229 190.5 229 323.5 438 24
300 254 200 323.5 450.5
125 5 150 254 216 254 376 503 28
300 280 235 376 516
150 6 150 279 241.3 267 423.5 563 28
300 318 269.7 423.5 582.5
200 8 150 343 298.5 292 530.5 702 32
300 381 330.2 530.5 721
250 10 150 406 362 330 645 848 36
300 445 387.4 645 867.5
300 12 150 483 431.8 356 725.5 967 40
300 520 450.9 725.5 985.5
Extrémité à bride du robinet-vanne à siège résilient avec bride de poteau indicateur NRS AWWA C515
Z45X-04 Pression nominale Classe150/Classe300
Dimensions Pression nominale Taille (mm)
OD OK L H1 H Od
DN pouce Classe
100 4 150 229 190.5 229 332.5 449 305
300 254 200 332.5 461.5
125 5 150 254 216 254 385 512 305
300 280 235 385 525
150 6 150 279 241.3 267 432.5 572 305
300 318 269.7 432.5 591.5
200 8 150 343 298.5 292 527 698.5 305
300 381 330.2 527 717.5
250 10 150 406 362 330 645 848 305
300 445 387.4 645 867.5
300 12 150 483 431.8 356 722 963.5 305
300 520 450.9 722 982
