Collier rainuré de réduction / Colliers rainurés réduits
Présentation du produit
Le collier rainuré de réduction pour système de tuyauterie rainuré fournit une connexion de tuyauterie restreinte tout en réduisant (ou en augmentant) la taille des tuyaux. C’est un accessoire de transition permettant de faire correspondre des tuyaux de tailles différentes grâce à un seul et même dispositif. Une fois que les extrémités des tuyaux sont rainurées, un joint en caoutchouc adapté au système est correctement tendu sur les extrémités des tuyaux. Les segments du raccord sont placés sur le joint, ensuite les écrous et boulons sont fixés, ce qui permet d'avoir un joint fiable et sans fuite.
Caractéristiques
Construction en fonte ductile
Peinture orange sans plomb
Conforme aux normes ASTM A536
Homologué UL, approuvé FM

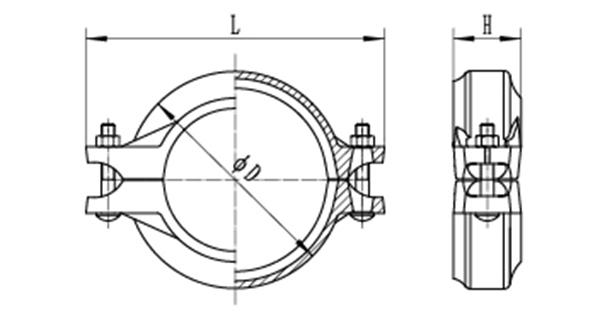

| Taille nominale mm/pouce | Diamètre extérieur du tube mm/pouce | Dimensions | Boulon | Pression de service Psi | ||
| ΦD | L | H | pouce/mm | |||
| mm | mm | mm | ||||
| 50×40 | 60.3×48.3 | 82 | 130 | 46 | 3/8×2-1/8 （ M10×55 ） |
300 |
| 2x11/2 | 2.375×1.9 | |||||
| 65×25 | 73×33.7 | 97 | 151 | 46 | ||
| 21/2x1 | 2.875×1.327 | |||||
| 65×32 | 73×42.4 | 97 | 151 | 46 | ||
| 21/2x11/4 | 2.875×1.669 | |||||
| 65×40 | 73×48.3 | 97 | 151 | 46 | ||
| 21/2x11/2 | 2.875×1.9 | |||||
| 65×50 | 73×60.3 | 97 | 151 | 46 | ||
| 21/2x2 | 2.875×2.375 | |||||
| 65×50 | 76.1×60.3 | 107 | 151 | 46 | ||
| 21/2x2 | 3×2.375 | |||||
| 80×40 | 88.9×48.3 | 112 | 166.6 | 46 | 1/2×2-5/8 (M12×65) |
|
| 3x11/2 | 3.5×1.9 | |||||
| 80×50 | 88.9×60.3 | 123.6 | 166.6 | 46 | ||
| 3×2 | 3.5×2.375 | |||||
| 80×65 | 88.9×73.0 | 123.6 | 166.6 | 46 | ||
| 3x21/2 | 3.5×2.875 | |||||
| 80×65 | 88.9×76.1 | 123.6 | 166.6 | 46 | ||
| 3x21/2 | 3.5×3 | |||||
| 100×50 | 114.3×60.3 | 151.2 | 200 | 50 | ||
| 4×2 | 4.5×2.375 | |||||
| 100×65 | 114.3×73.0 | 151.2 | 200 | 50 | ||
| 4x21/2 | 4.5×2.875 | |||||
| 100×65 | 114.3×76.1 | 151.2 | 200 | 50 | ||
| 4x21/2 | 4.5×3.0 | |||||
| 100×80 | 114.3×88.9 | 151.2 | 200 | 50 | ||
| 4×3 | 4.5×3.5 | |||||
| 125×100 | 141.3×114.3 | 167 | 230 | 52 | 5/8×3-1/8 (M16×80) |
|
| 5×4 | 5.563×4.5 | |||||
| 150×80 | 165.1×88.9 | 197 | 275 | 52 | ||
| 6×3 | 6.5×3.5 | |||||
| 150×100 | 165.1×114.3 | 197 | 275 | 52 | ||
| 6×4 | 6.5×4.5 | |||||
| 150×65 | 168.3×73 | 199.4 | 275 | 52 | ||
| 6×21/2 | 6.525×2.875 | |||||
| 150×80 | 168.3×88.9 | 199.4 | 275 | 52 | ||
| 6×3 | 6.525×3.5 | |||||
| 150×100 | 168.3×114.3 | 199.4 | 275 | 52 | ||
| 6×4 | 6.525×4.5 | |||||
| 150×100 | 168.3×141.3 | 199.4 | 275 | 52 | ||
| 6×5 | 6.625×5.563 | |||||
| 200×150 | 219.1×168.3 | 258 | 336 | 58 | 3/4×4-1/3 (M20×110) |
|
| 8×6 | 8.625×6.525 | |||||
La société LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de collier rainuré de réduction de haute qualité en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Nous proposons différentes tailles de collier rainuré de réduction pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit des accouplements de tuyau en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
