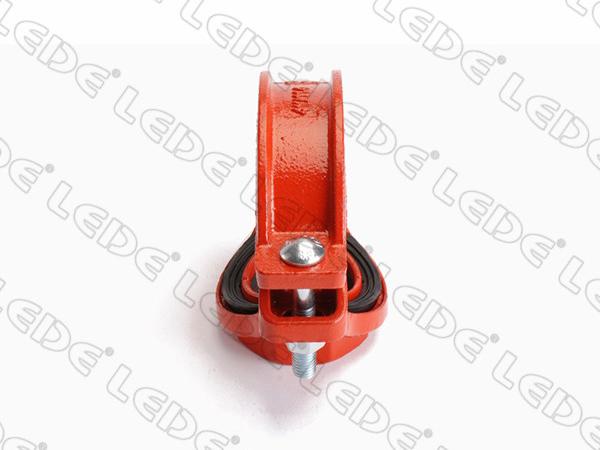

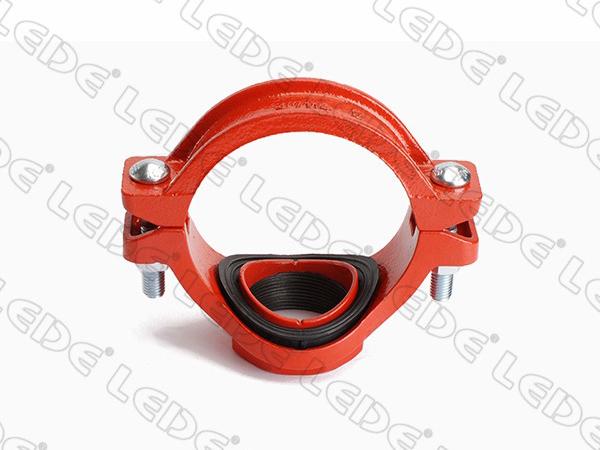

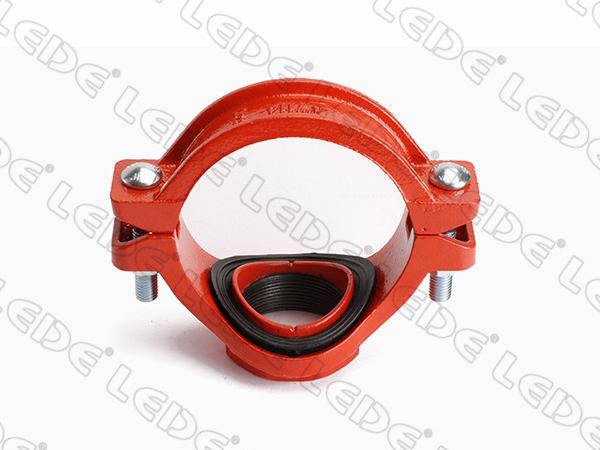

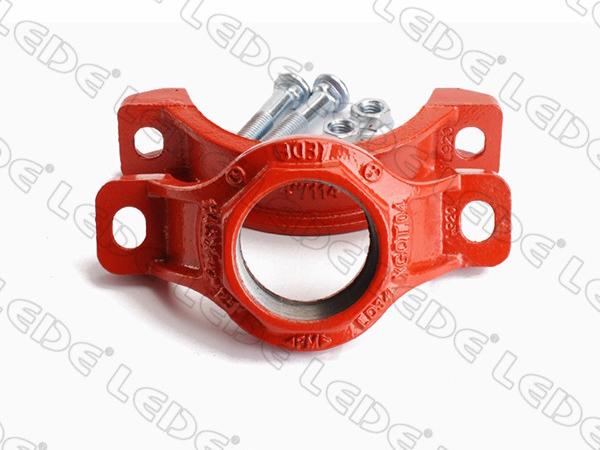

Présentation du produit
Les tés mécaniques sont des raccords de tuyauterie appliqués pour remplacer les raccords coulés à écoulement intégral. Le té mécanique rainuré est coulé en fonte ductile en deux moitiés égales: l'une étant la sortie et l'autre la bretelle. Sa conception est la suivante; un trou surdimensionné est percé ou découpé dans la conduite à l'endroit où le branchement ou le dispositif est nécessaire. Le té mécanique est assemblé autour du tuyau et le collier positionné à l'intérieur du trou, avec un joint en caoutchouc résilient adapté à ce système de tuyauterie qui est enfermé. Les boulons sont ensuite fixés pour un raccordement en toute sécurité. Les tés mécaniques permettent de raccorder la tuyauterie directement dans le système. Les sorties de raccords sont fournies avec des filetages femelles (FPT) ou des tuyaux rainurés. Ce sont des raccords de tuyauterie qui permettent d'économiser de la main-d'œuvre. Ils sont dotés d’une flexibilité remarquable et des économies considérables en matière de main-d'œuvre et de matériaux. Pas besoin de flamme pour le découpage du trou ou l’assemblage du té mécanique fileté, ce qui en fait un excellent choix pour les travaux de maintenance, de réparation et de rénovation.

Caractéristiques
Fabriqué en fonte ductile
Peinture orange sans plomb
Conforme aux normes ASTM A536
Homologué UL, approuvé FM

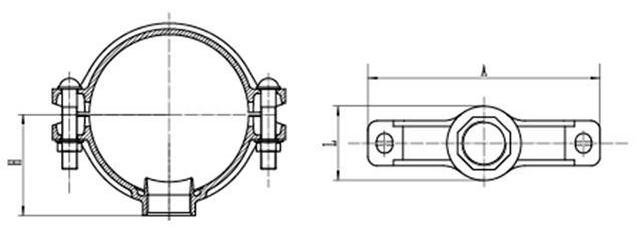

Dessin dimensionnel
Dessin dimensionnel
Données techniques
Té mécanique fileté XGQT04
Taille nominale mm/pouce Diamètre extérieur du tube mm/pouce Dimensions Boulon/Écrou Dimension du trou de tube (mm) Pression de service (psi)
A L H Taille (mm)
mm mm mm
50×15 60.3×21.3 120 54 50 3/8×2
(M10×50)
φ30 300
2x1/2 2.375×0.825
50×20 60.3×26.7 120 54 50 φ30
2x3/4 2.375×1.05
50×25 60.3×33.7 120 64 50 φ38
2×1 2.375×1.327
50×32 60.3×42.4 120 72 55 φ46
2x11/4 2.375×1.669
50×40 60.3×48.3 120 72 63 φ46
2x11/2 2.375×1.9
65×15 73×21.3 139 54 58 3/8×2-1/8
(M10×55)
φ30
21/2x1/2 2.375×0.825
65×20 73×26.7 139 54 58 φ30
21/2x3/4 2.875×1.05
65×25 73.0×33.7 139 65 60 φ38
21/2x1 2.875×1.327
65×32 73.0×42.4 139 72 60 φ46
21/2x11/4 2.875×1.669
65×40 73.0×48.3 139 79 60 φ53
21/2x11/2 2.875×1.9
65×15 76.1×21.3 139 54 58 φ30
21/2x1/2 3×0.825
65×20 76.1×26.7 139 54 58 φ30
21/2x3/4 3×1.05
65×25 76.1×33.7 139 65 60 φ38
21/2x1 3×1.327
65×32 76.1×42.4 139 72 60 φ46
21/2x11/4 3×1.669
65×40 76.1×48.3 139 79 60 φ53
21/2x11/2 3×1.9
80×15 88.9×21.3 155 59 66.5 φ30
3x1/2 3.5×0.825
80×20 88.9×26.7 155 59 66.5 φ30
3x3/4 3.5×1.05
80×25 88.9×33.7 155 64 67 φ38
3×1 3.5×1.327
80×32 88.9×42.4 155 72 67 φ46
3x11/4 3.5×1.669
80×40 88.9×48.3 155 79 67 φ53
3x11/2 3.5×1.9
80×50 88.9×60.3 155 90 67 φ64
3×2 3.5×2.375
100×25 108.1×33.7 167 76 76 1/2×2-5/8
(M12×65)
φ38
4×1 4.250×1.327
100×32 108.0×42.4 167 83 76 φ46
4x11/4 4.25×1.669
100×40 108.0×48.3 167 90 76 φ53
4x11/2 4.25×1.9
100×50 108.0×60.3 167 100 78 φ64
4×2 4.25×2.375
100×65 108.0×76.1 167 117 105 φ80
4x21/2 4.25×3
100×25 114.3×33.7 181 64 79 φ38
4×1 4.5×1.327
100×32 114.3×42.4 181 72 79 φ46
4x11/4 4.5×1.669
100×40 114.3×48.3 181 79 79 φ53
4x11/2 4.5×1.9
100×50 114.3×60.3 181 90 79 φ64
4×2 4.5×2.375
100×65 114.3×76.1 181 117 105 φ70
4x21/2 4.5×3
100×80 114.3×88.9 181 129 83 φ89
4×3 4.5×3.5
125×25 133.0×33.7 205 76 89 1/2×3
(M12×75)
φ38
5×1 5.250×1.327
125×32 133.0×42.4 205 83 89 φ46
5x11/4 5.25×1.669
125×40 133.0×48.3 205 90 89 φ53
5x11/2 5.25×1.9
125×50 133.0×60.3 205 100 89 φ64
5×2 5.25×2.375
125×65 133.0×76.1 205 117 114 φ80
5x21/2 5.25×3
125×80 133.0×88.9 205 φ92
5×3 5.25×3.5
125×25 139.7×33.7 212 76 93 φ38
5×1 5.5×1.327
125×32 139.7×42.4 212 83 93 φ46
5x11/4 5.5×1.669
125×40 139.7×48.3 212 90 93 φ53
5x11/2 5.5×1.9
125×50 139.7×60.3 212 100 93 φ64
5×2 5.5×2.375
125×65 139.7×76.1 212 117 115 φ70
5x21/2 5.5×3
125×80 139.7×88.9 212 φ89
5×3 5.5×3.5
125×25 141.3×33.7 212 76 93 φ38
5×1 5.563×1.327
125×32 141.3×42.4 212 83 93 φ46
5x11/4 5.563×1.669
125×40 141.3×48.3 212 90 93 φ53
5x11/2 5.563×1.9
125×50 141.3×60.3 212 100 93 φ64
5×2 5.563×2.375
125×65 141.3×76.1 212 117 115 φ70
5x21/2 5.563×3
125×80 141.3×88.9 212 φ89
5×3 5.563×3.5
150×25 159×33.7 233 76 101.5 9/16×3
(M14×75)
φ38
6×1 6.250×1.327
150×32 159.0×42.4 233 83 101.5 φ46
6x11/4 6.250×1.669
150×40 159.0×48.3 233 90 101.5 φ53
6x11/2 6.250×1.9
150×50 159.0×60.3 233 100 101.5 φ64
6×2 6.250×2.375
150×65 159.0×76.1 233 117 128 5/8×3-1/3
(M16×85)
φ80
6x21/2 6.250×3
150×80 159.0×88.9 233 φ92
6×3 6.250×3.5
150×100 159.0×114.3 233 φ118
6×4 6.250×4.5
150×25 165.1×33.7 248 64 106 5/8×3-1/3
(M16×85)
φ38
6×1 6.5×1.327
150×32 165.1×42.4 248 72 106 φ46
6x11/4 6.5×1.669
150×40 165.1×48.3 248 79 106 φ53
6x11/2 6.5×1.9
150×50 165.1×60.3 248 90 106 φ64
6×2 6.5×2.375
150×65 165.1×76.1 248 107 128 φ80
6x21/2 6.5×3
150×80 165.1×88.9 248 φ92
6×3 6.5×3.5
150×100 165.1×114.3 248 φ118
6×4 6.5×4.5
150×25 168.3×33.7 248 64 106 5/8×3-1/3
(M16×85)
φ38
6×1 6.625×1.327
150×32 168.3×42.4 248 72 106 φ46
6x11/4 6.625×1.669
150×40 168.3×48.3 248 79 106 φ53
6x11/2 6.625×1.9
150×50 168.3×60.3 248 90 106 φ64
6×2 6.625×2.375
150×65 168.3×76.1 248 107 128 φ70
6x21/2 6.625×3
150×80 168.3×88.9 248 φ89
6×3 6.625×3.5
150×100 168.3×4 248 φ114
6×4 6.625×4.5
200×25 219.1×33.7 311 76 131 5/8×3-1/3
(2-M16×85)
φ38
8×1 8.625×1.327
200×32 219.1×42.4 311 83 134 φ46
8x11/4 8.625×1.669
200×40 219.1×48.3 311 90 134 φ53
8x11/2 8.625×1.9
200×50 219.1×60.3 311 100 134 φ64
8×2 8.625×2.375
200×65 219.1×76.1 311 117 156 φ70
8x21/2 8.625×3
200×80 219.1×88.9 311 φ89
8×3 8.625×3.5
200×100 219.1×114.3 311 φ114
8×4 8.625×4.5
250×65 273.0×76.1 379 3/4×3-1/2 (M20×90) φ80
10x21/2 10.75×3
250×80 273.0×88.9 379 φ92
10×3 10.75×3.5

LEDE est spécialisée dans la conception, le développement et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de té mécanique fileté de qualité supérieure en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies et systèmes de distribution d'eau. Nous proposons différentes tailles de té mécanique taraudé de dérivation pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit le té mécanique fileté en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
