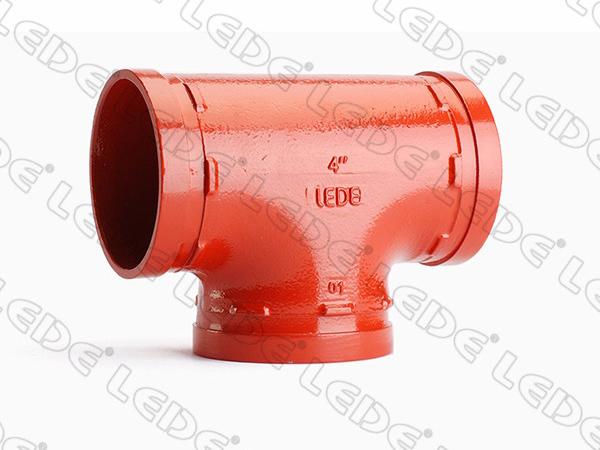

Raccord en T rainuré / Raccord rainuré / Té 90°

  •  Raccord en T rainuré / Raccord rainuré / Té 90°
  •  Raccord en T rainuré / Raccord rainuré / Té 90°
  •  Raccord en T rainuré / Raccord rainuré / Té 90°
  •  Raccord en T rainuré / Raccord rainuré / Té 90°

Présentation du produit
1. Les raccords sont fabriqués en fonte ductile coulée, conformes aux normes ASTM A536, Grade 65-45-12.
2. Les dimensions du raccord en T sont conformes à la norme ANSI/AWWA C606-06.
3. Les dimensions allant du centre aux extrémités sont définies selon la norme du fabricant.
4. Les raccords de tuyauterie de plus de 14" peuvent aussi être conçus à partir de matériaux en acier ASTM A53, Grade B ou d'un équivalent.
5. Possibilités de revêtement: époxy, peinture, dacromet, galvanisation à chaud.

Dessin dimensionnel
Dessin dimensionnel
Données techniques
Raccord en T rainuré XGQT03
Taille nominale mm/pouce Diamètre extérieur du tube mm/pouce Dimension Pression de service (psi)
L(mm)
Court Standard
25 33.7 57 300
1 1.327
32 42.4 70
11/4 1.669
40 48.3 70
11/2 1.9
50 60.3 70 84
2 2.375
65 73 76 95
21/2 2.875
65 76.1 76 95
21 / 2 3
80 88.9 85 108
3 3.5
100 108 102 127
4 4.25
100 114.3 102 127
4 4.5
125 133 121 140
5 5.25
125 139.7 121 140
5 5.5
125 141.3 121 140
5 5.563
150 159 130 165
6 6.25
150 165.1 130 165
6 6.5
150 168.3 140 165
6 6.625
200 219.1 175 197
8 8.625
250 273 215 229
10 10.75
300 323.9 220 254
12 12.75

LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de raccord en T rainuré de haute qualité en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Nous proposons différentes tailles de raccords en T pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit des raccords T rainurés en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
