Raccord en croix, rainuré / Croix rainuré

  •  Raccord en croix, rainuré / Croix rainuré
  •  Raccord en croix, rainuré / Croix rainuré
  •  Raccord en croix, rainuré / Croix rainuré
  •  Raccord en croix, rainuré / Croix rainuré

Caractéristiques

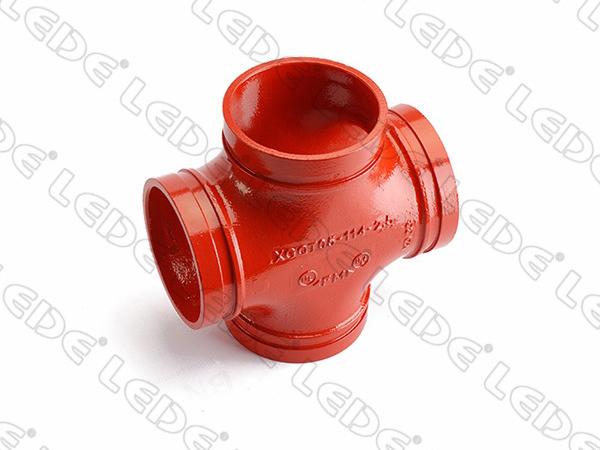

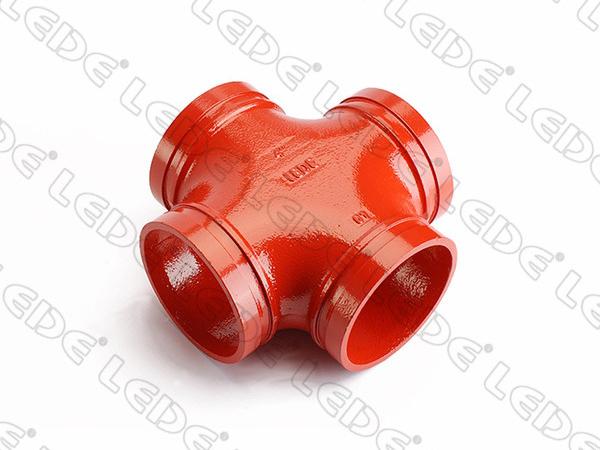

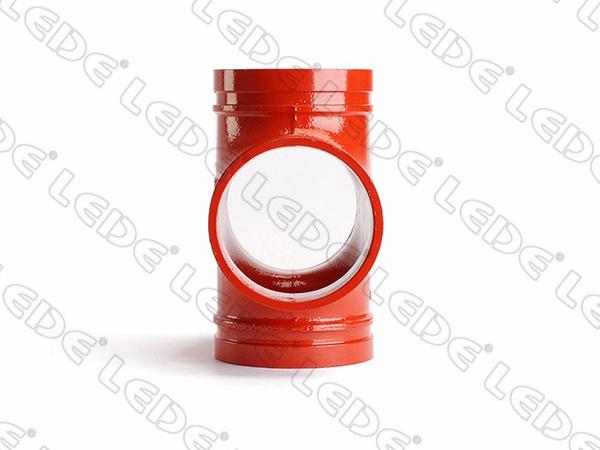

Raccord en croix rainuré (droite), rayon standard
Conception en fonte ductile
Peinture orange sans plomb
Conforme aux normes ASTM A536
Homologué UL, approuvé FM

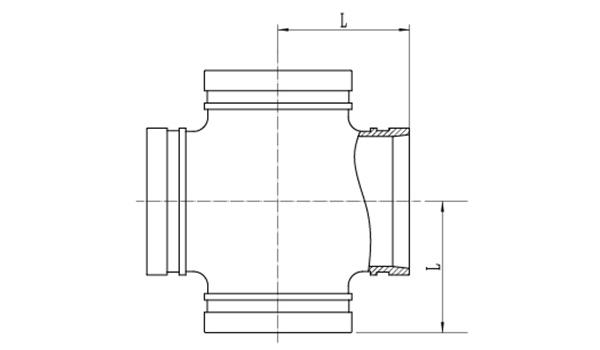

Dessin dimensionnel
Dessin dimensionnel
Données techniques
Raccord en croix rainuré XGQT05
Taille nominale mm/pouce Diamètre extérieur du tube mm/pouce Dimension Pression de service (psi)
L(mm)
Court Standard
50 60.3 70 83 300
2 2.375
65 73 76 95
21 / 2 2.875
65 76.1 76 95
21 / 2 3
80 88.9 86 108
3 3.5
100 108 102 127
4 4.25
100 114.3 102 127
4 4.5
125 133 121 140
5 5.25
125 139.7 121 140
5 5.5
150 159 130 165
6 6.25
150 165.1 130 165
6 6.5
150 168.3 140 165
6 6.625
200 219.1 174 197
8 8.625
250 273 215 229
10 10.75
300 323.9 245 254
12 12.75

LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de raccord en croix rainuré de haute qualité en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Nous proposons différentes tailles de raccord en croix rainuré pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit des raccords de tuyauterie en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
