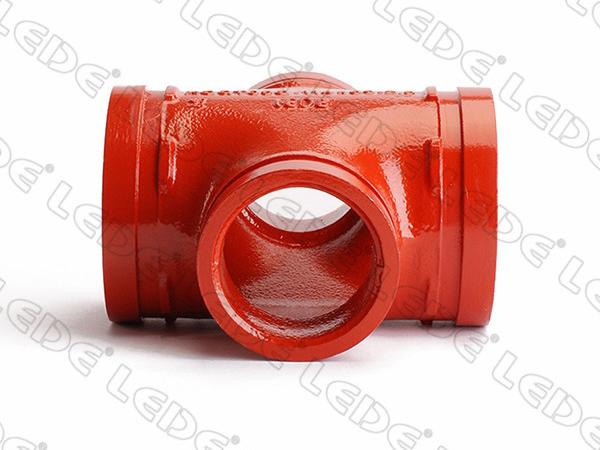

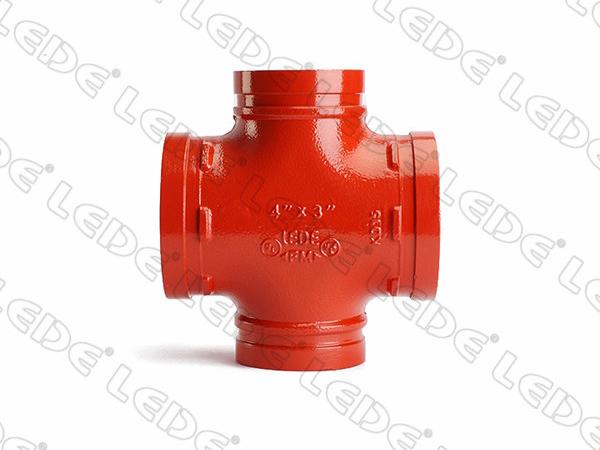

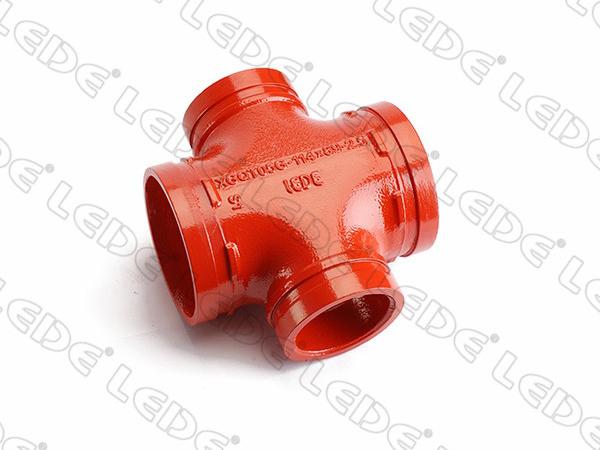

Raccord en croix, rainuré réduit / Raccord distributeur Té

  • Raccord en croix, rainuré réduit / Raccord distributeur Té
  • Raccord en croix, rainuré réduit / Raccord distributeur Té
  • Raccord en croix, rainuré réduit / Raccord distributeur Té

Caractéristiques
Homologué UL, FM et approuvé par les mutuelles d'usine pour un service de 300 PSI.
Fonte ductile conforme aux normes ASTM A536
Dimensions conformes aux normes ANSI B 16.4 CLASSE 125
Les filetages NPT sont conformes aux normes ANSI/ASME B1.20.1.

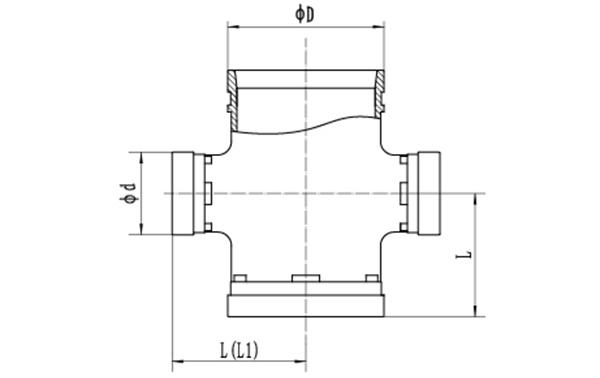

Dessin dimensionnel
Dessin dimensionnel
Données techniques
Raccord en croix rainuré réduit XGQT05
Taille nominale mm/pouce Diamètre extérieur du tube mm/pouce Dimensions Pression de service (psi)
L(mm) D d
L L1 mm mm
65× 32 73×42.4 76 73 42 300
21/2x11/4 2.875×1.669
65× 40 73×48.3 76 73 48
21/2x11/2 2.875×1.9
65× 50 73×60.3 76 73 60
21/2x2 2.875×2.375
65× 32 76.1× 42.4 76 76 42
21/2x1/4 3× 1.669
65× 40 76.1× 48.3 76 76 48
21/2x11/2 3× 1.9
65× 50 76.1×60.3 76 76 60
21/2x2 3×2.375
80× 32 88.9× 42.4 86 89 42
3x11/4 3.5× 1.669
80× 40 88.9× 48.3 86 89 48
3x11/2 3.5× 1.9
80×50 88.9×60.3 86 89 60
3×2 3.5×2.375
80×65 88.9×76.1 86 89 76
3x21/2 3.5×3
100×50 108×60.3 90 98* 108 60
4×2 4.25×2.375
100×65 108×76.1 90 98* 108 76
4x21/2 4.25×3
100×80 108×88.9 90 98* 108 89
4×3 4.25×3.5
100×32 114.3×42.4 90 98* 114 42
4x11/4 4.5×1.669
100×40 114.3×48.3 90 98* 114 48
4x11/2 4.5×1.9
100×50 114.3×60.3 90 98* 114 60
4×2 4.5×2.375
100×65 114.3×76.1 90 98* 114 76
4x21/2 4.5×3
100×80 114.3×88.9 90 98* 114 89
4×3 4.5×3.5
125×65 133×76.1 105 133 76
5x21/2 5.25×3
125×80 133×88.9 105 133 89
5×3 5.25×3.5
125×100 133×108 105 133 108
5×4 5.25×4.25
125×100 133×114.3 105 133 114
5×4 5.25×4.5
125×50 139.7×60.3 105 140 60
5×2 5.5×2.375
125×65 139.7×76.1 105 140 76
5x21/2 5.5×3
125×80 139.7×88.9 105 140 89
5×3 5.5×3.5
125×100 139.7×108 105 140 108
5×4 5.5×4.25
125×100 139.7×114.3 105 140 114
5×4 5.5×4.5
125×50 141.3×60.3 105 141 60
5×2 5.563×2.375
125×65 141.3×73 105 141 73
5x21/2 5.563×2.875
125×80 141.3×88.9 105 141 89
5×3 5.563×3.5
125×100 141.3×108 105 141 108
5×4 5.563×4.25
125×100 141.3×114.3 105 141 114
5×4 5.563×4.5
150×65 159×76.1 110 120* 159 76
6x21/2 6.25×3
150×80 159×88.9 110 120* 159 89
6×3 6.25×3.5
150×100 159×108 110 120* 159 108
6×4 6.25×4.25
150×100 159×114.3 110 120* 159 114
6×4 6.25×4.5
150×125 159×133 110 120* 159 133
6×5 6.25×5.25
150×50 165.1×60.3 110 120* 165 60
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 165 76
6x21/2 6.5×3
150×80 165.1×88.9 110 120* 165 89
6×3 6.5×3.5
150×100 165.1×108 110 120* 165 108
6×4 6.5×4.25
150×100 165.1×114.3 110 120* 165 114
6×4 6.5×4.5
150×125 165.1×133 110 120* 165 133
6×5 6.5×5.25
150×125 165.1×139.7 110 120* 165 140
6×5 6.5×5.5
150×50 168.3×60.3 110 120* 168 60
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 168 76
6x21/2 6.625×3
150×80 168.3×88.9 110 120* 168 89
6×3 6.625×3.5
150×100 168.3×108 110 120* 168 108
6×4 6.625×4.25
150×100 168.3×114.3 110 120* 168 114
6×4 6.625×4.5
150×125 168.3×133 110 120* 168 133
6×5 6.625×5.25
150×125 168.3×139.7 110 120* 168 140
6×5 6.625×5.5
200×65 219.1×76.1 146 219 76
8x21/2 8.625×3
200×80 219.1×88.9 146 219 89
8×3 8.625×3.5
200×100 219.1×108 146 219 108
8×4 8.625×4.25
200×100 219.1×114.3 146 219 114
8×4 8.625×4.5
200×125 219.1×133 146 219 133
8×5 8.625×5.25
200×125 219.1×139.7 146 219 140
8×5 8.625×5.5
200×150 219.1×159 146 219 159
8×6 8.625×6.25
200×150 219.1×165.1 146 219 165
8×6 8.625×6.5

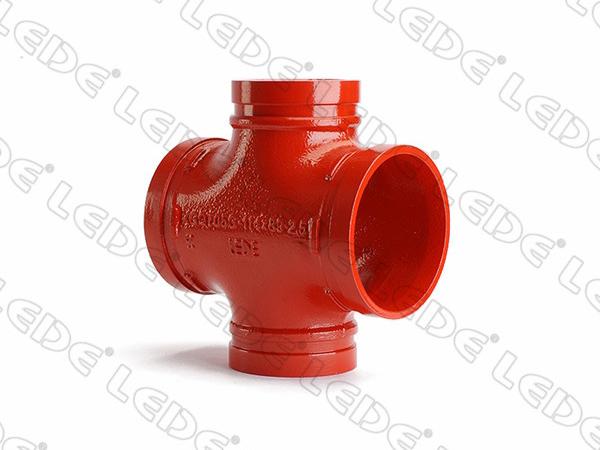

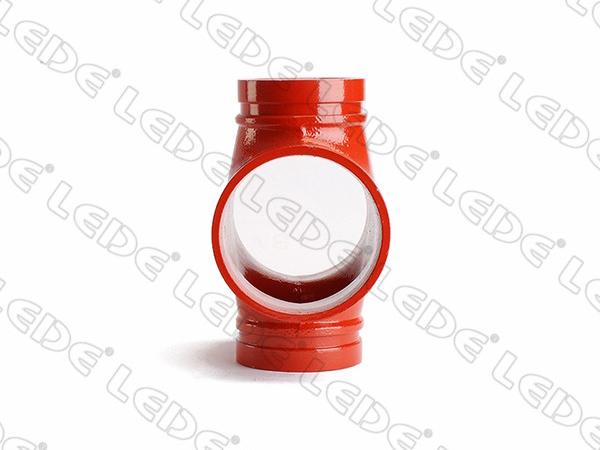

Autre galerie de photos de raccord en croix rainuré réduit

LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de raccord en croix rainuré réduit de haute qualité en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Nous proposons différentes tailles de raccords en croix rainurés pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit des raccords de tuyauterie en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
