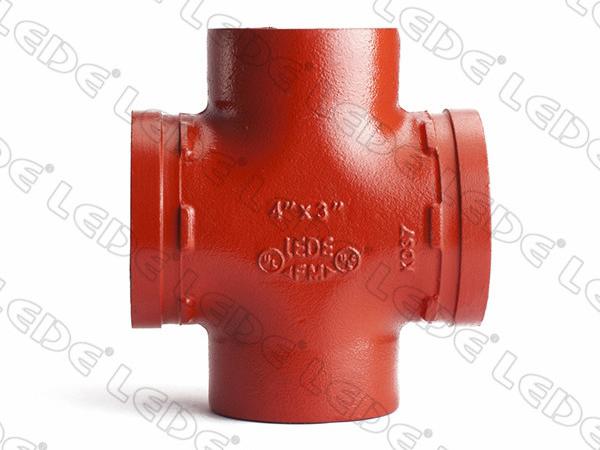

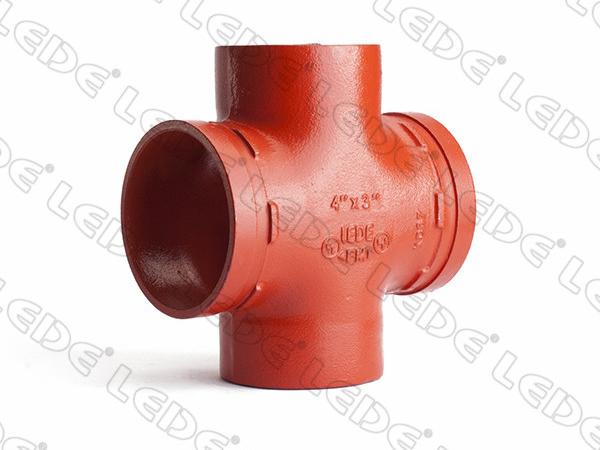

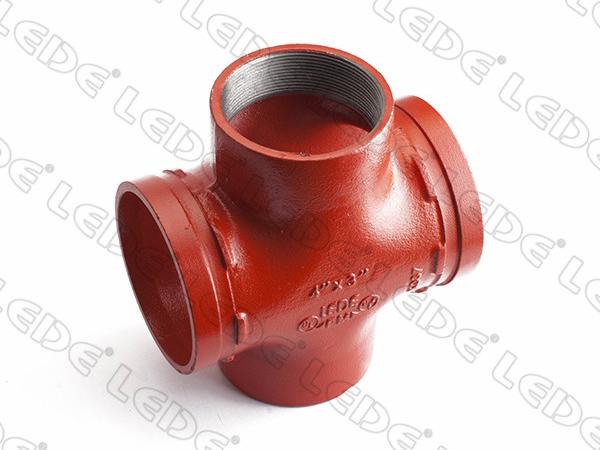

  5. Raccord en croix, réduit fileté / Raccord fileté en croix / Raccord en croix, 4 voies

Raccord en croix, réduit fileté / Raccord fileté en croix / Raccord en croix, 4 voies

  • Raccord en croix, réduit fileté / Raccord fileté en croix / Raccord en croix, 4 voies
  • Raccord en croix, réduit fileté / Raccord fileté en croix / Raccord en croix, 4 voies
  • Raccord en croix, réduit fileté / Raccord fileté en croix / Raccord en croix, 4 voies

Caractéristiques
Homologué UL et approuvé par les mutuelles d'usine pour un service de 230 PSI.
Fonte ductile conforme aux normes ASTM 126 CLASSE B
Dimensions conformes aux normes ANSI B 16.4 CLASSE 125
Les filetages NPT sont conformes aux normes ANSI/ASME B1.20.1.

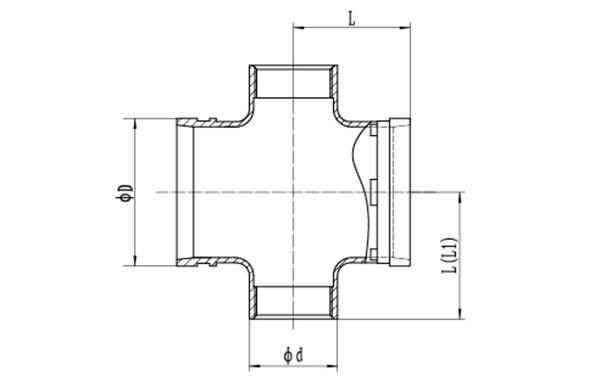

Dessin dimensionnel
Dessin dimensionnel
Données techniques
Raccord en croix réduit fileté XGQT05
Taille nominale mm/pouce Diamètre extérieur du tube mm/pouce Dimensions Pression de service (psi)
L D d
L L1 mm mm
50×25 60.3×33.7 70 60 43 230
2×1 2.375×1.327
50×32 60.3×42.4 70 60 52
2x11/4 2.375×1.669
50×40 60.3×48.3 70 60 58
2x11/2 2.375×1.9
65×25 73.0×33.7 76 73 43
21/2x1 2.875×1.327
65×32 73.0×42.4 76 73 52
21/2x11/4 2.875×1.669
65×40 73.0×48.3 76 73 58
21/2x11/2 2.875×1.9
65×50 73.0×60.3 76 73 70
21/2x2 2.875×2.375
65×25 76.1×33.7 76 76 43
21/2x1 3×1.327
65×32 76.1×42.4 76 76 52
21/2x11/4 3×1.669
65×40 76.1×48.3 76 76 58
21 / 2 ×1 1 / 2 3×1.9
65×50 76.1×60.3 76 76 70
21/2x2 3×2.375
80×25 88.9×33.7 86 89 43
3×1 3.5×1.327
80×32 88.9×42.4 86 89 52
3x11/4 3.5×1.669
80×40 88.9×48.3 86 89 58
3x11/2 3.5×1.9
80×50 88.9×60.3 86 89 70
3×2 3.5×2.375
80×65 88.9×76.1 86 89 86
3x21/2 3.5×3
100×50 108.0×60.3 90 98* 108 70
4×2 4.25×2.375
100×65 108.0×76.1 90 98* 108 86
4x21/2 4.25×3
100×80 108×88.9 90 98* 108 99
4×3 4.25×3.5
100×25 114.3×33.7 90 98* 114 43
4×1 4.5×1.327
100×32 114.3×42.4 90 98* 114 52
4x11/4 4.5×1.669
100×40 114.3×48.3 90 98* 114 58
4x11/2 4.5×1.9
100×50 114.3×60.3 90 98* 114 70
4×2 4.5×2.375
100×65 114.3×76.1 90 98* 114 86
4x21/2 4.5×3
100×80 114.3×88.9 90 98* 114 99
4×3 4.5×3.5
125×40 139.7×48.3 105 140 58
5x11/2 5.5×1.9
125×50 139.7×Rc2 105 140 70
5×2 5.5×2.375
125×65 139.7×76.1 105 140 86
5x21/2 5.5×3
125×80 139.7×88.9 105 140 99
5×3 5.5×3.5
125×100 139.7×114.3 105 140 124
5×4 5.5×4.5
125×40 141.3×48.3 105 141 58
5x11/2 5.563×1.9
125×50 141.3×60.3 105 141 70
5×2 5.563×2.375
125×65 141.3×73 105 141 86
5x21/2 5.563×2.875
125×80 141.3×88.9 105 141 99
5×3 5.563×3.5
125×100 141.3×114.3 105 141 124
5×4 5.563×4.5
150×50 159.0×60.3 110 120* 159 70
6×2 6.250×2.375
150×65 159.0×76.1 110 120* 159 86
6x21/2 6.25×3
150×80 159.0×88.9 110 120* 159 99
6×3 6.25×3.5
150×100 159×114.3 110 120* 159 124
6×4 6.25×4.5
150×40 165.1×48.3 110 120* 165 58
6x11/2 6.5×1.9
150×50 165.1×60.3 110 120* 165 70
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 165 86
6x21/2 6.5×3
150×80 165.1×88.9 110 120* 165 99
6×3 6.5×3.5
150×100 165.1×114.3 110 120* 165 124
6×4 6.5×4.5
150×40 168.3×48.3 110 120* 168 58
6x11/2 6.625×1.9
150×50 168.3×60.3 110 120* 168 70
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 168 86
6x21/2 6.625×3
150×80 168.3×88.9 110 120* 168 99
6×3 6.625×3.5
150×100 168.3×Rc4 110 120* 168 124
6×4 6.625×4.5
200×50 219.1×60.3 146 219 70
8×2 8.625×2.375
200×50 219.1×76.1 146 219 86
8x21/2 8.625×3
200×80 219.1×88.9 146 219 99
8×3 8.625×3.5
200×100 219.1×114.3 146 219 124
8×4 8.625×4.5

LEDE est spécialisée dans la conception et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de raccord en croix réduit fileté de haute qualité en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies. Nous proposons différentes tailles de raccords en croix fileté pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit des raccords de tuyauterie en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
