Té mécanique boulonné / Petits tés mécaniques
Présentation du produit
Les tés mécaniques sont des raccords de tuyauterie destinés à raccorder la tuyauterie directement à un système. Les sorties des raccords sont livrées avec des filetages femelles (FPT) ou rainurés. Ils sont dotés d’une flexibilité remarquable et des économies considérables en matière de main-d'œuvre et de matériaux. Lors de l'utilisation d'un té mécanique à boulon en U, aucune flamme n'est nécessaire pour le découpage du trou ou l’assemblage du té mécanique fileté, ce qui en fait un excellent choix pour les travaux de maintenance, de réparation et de rénovation. Les petits tés mécaniques avec boulons en U intègrent une seule tête de gicleur ou un dispositif, tel qu'un thermomètre ou un manomètre.
Caractéristiques
1. Le serrage excessif des boulons en U sur un tuyau à paroi mince peut provoquer une déformation ou un endommagement du tuyau et du raccord, pouvant entraîner une défaillance du joint.
2. Nous fournissons des joints EPDM en standard (-34ºC) -30ºF (+110ºC) +230ºF. En option: Joint en silicone (-40ºC) -40ºF (+117ºC) +240ºF
3. Possibilités de finition peinte : époxy, dacromet, galvanisé à chaud
4. Les boulons en U sont conformes aux normes ASTM A183.

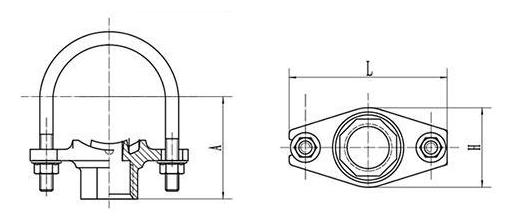

| Taille nominale mm/pouce | Dimension du trou de tube mm/pouce | Dimensions | Taille du boulon U (mm) | Pression de service (psi) | ||
| A | L | H | ||||
| mm | mm | mm | ||||
| 25×15 | 25.00 | 46 | 74 | 44 | 5/16×1-3/4 (M8×44) | 300 |
| 1×1/2 | 0.98 | |||||
| 25×20 | 25.00 | 46 | 74 | 44 | 5/16×1-3/4 (M8×44) | |
| 1×3/4 | 0.98 | |||||
| 32×15 | 30.00 | 53 | 89 | 56 | 3/8×3-1/8 (M10×78) |
|
| 11/4x1/2 | 1.18 | |||||
| 32×20 | 30.00 | 53 | 89 | 56 | ||
| 11/4x3/4 | 1.18 | |||||
| 32×25 | 30.00 | 56 | 89 | 56 | ||
| 11/4x1 | 1.18 | |||||
| 40×15 | 30.00 | 55 | 89 | 56 | ||
| 11/2x1/2 | 1.18 | |||||
| 40×20 | 30.00 | 55 | 89 | 56 | ||
| 11/2x3/4 | 1.18 | |||||
| 40×25 | 30.00 | 58 | 89 | 56 | ||
| 11/2x1 | 1.18 | |||||
| 50×15 | 30.00 | 64 | 98 | 56 | 3/8×3-3/5 (M10×92) |
|
| 2x1/2 | 1.18 | |||||
| 50×20 | 30.00 | 64 | 98 | 56 | ||
| 2x3/4 | 1.18 | |||||
| 50×25 | 30.00 | 67 | 98 | 56 | ||
| 2×1 | 1.18 | |||||
| 65×15 | 30.00 | 69 | 111 | 56 | 3/8×4-1/4 (M10×108) |
|
| 21/2x1/2 | 1.18 | |||||
| 65×20 | 30.00 | 69 | 111 | 56 | ||
| 21/2x3/4 | 1.18 | |||||
| 65×25 | 30.00 | 72 | 111 | 56 | ||
| 21/2x1 | 1.18 | |||||
| 80×25 | 30.00 | 80.5 | 128 | 56 | 3/8×4-5/16 (M10×135) | |
| 3×1 | 1.18 | |||||
LEDE est spécialisée dans la conception, le développement et la fabrication de vannes industrielles et raccords de tuyauterie rainurés. Elle est l'un des principaux fabricants et fournisseurs de té mécanique boulonné de qualité supérieure en Chine. Notre entreprise livre des produits de raccordement de tuyaux et de régulation de débit pour systèmes de protection contre les incendies et systèmes de distribution d'eau. Nous proposons différentes tailles de tés mécaniques avec boulon U pour système de tuyauterie rainurée, conformes aux normes UL, CE, ISO, etc. Adoptant des installations automatisées, en plus d’une riche expérience et expertise dans la fabrication, LEDE fournit le té mécanique en fonte ductile de qualité remarquable ainsi que des solutions personnalisées de lutte contre l'incendie et de distribution d'eau selon les exigences spécifiques des clients.
